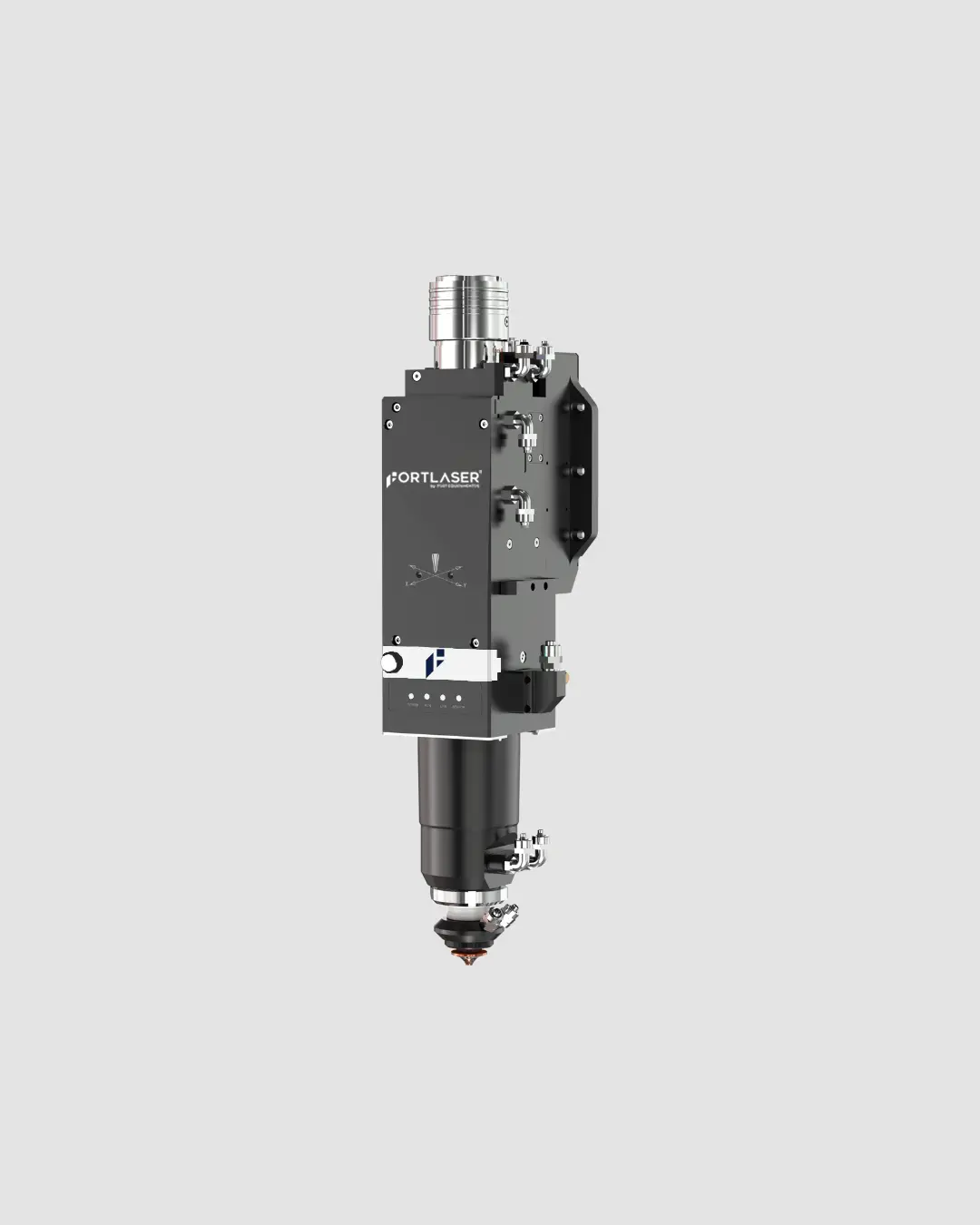

CABEÇOTE BS20K-CAT EMPOWER
O Cabeçote BS20K-CAT Empower da Fort Laser é uma cabeça de corte inteligente de altíssima potência (20kW), projetada para aplicações industriais que demandam máxima robustez, precisão óptica e controle total via EtherCAT. Exclusivo para sistemas com controle Raytools, esse modelo oferece um conjunto completo de recursos avançados para corte contínuo e de alta complexidade.
Conta com quatro conjuntos de lentes de proteção para vedação superior da câmara óptica e vida útil estendida das lentes principais. O sistema de controle de foco via barramento, somado à detecção de luz dispersa, monitoramento térmico da lente protetora, calibração automática de gás e amplificador de capacitor embutido (opcional), garante desempenho excepcional, segurança operacional e confiabilidade mesmo sob condições severas.
Seu design mecânico incorpora estrutura anticorrosiva e anticolisão, com instalação otimizada para facilitar manutenção e evitar falhas. É compatível com fibras das interfaces Q+, LOE3.1 e LOE3.2 e suporta foco colimado e focal até 300 mm.
Produto original: Raytools
Especificação técnica
| Especificação | Detalhe |
|---|---|
| Modelo | BS20K-CAT Empower |
| Tipo de Cabeçote | Corte a Laser – Alta Potência |
| Potência Máxima | 20kW |
| Interface de Comunicação | EtherCAT (exclusivo para controle Raytools) |
| Interfaces de Fibra Óptica | Q+, LOE3.1, LOE3.2 |
| Comprimento de Onda | 1080 nm |
| Abertura Numérica (NA) | 0.13 |
| Focal Colimado (fC) | 100 mm |
| Focal de Foco (fF) | 220 mm, 300 mm |
| Ajuste de Foco – Horizontal | -1,5 mm a +1,5 mm |
| Ajuste de Foco – Vertical | -40 mm a +40 mm / -72 mm a +72 mm |
| Precisão de Foco | 0,01 mm |
| Sensor de Temperatura da Lente | Sim – monitoramento em tempo real |
| Sensor de Pressão de Gás | Sim – com calibração inteligente |
| Detecção de Luz Dispersa | Sim – alta resposta, proteção ativa das lentes |
| Amplificador de Capacitor | Embutido (versão opcional) |
| Tipos de Bico | Camada única, Camada dupla, Não padrão |
| Diâmetro do Orifício do Bico | 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 mm |
| Pressão Máxima de Gás | ≤ 25 bar (conector Φ10) |
| Refrigeração | Água – entrada/saída Φ8 mm, 5 bar, vazão mínima 1,5 L/min |
| Tensão de Operação | 24V ±10%, mínimo 3A |
| Temperatura de Operação | 5°C a 55°C |
| Umidade Relativa | 30% a 95% (sem condensação) |
| Peso Aproximado | ~9,6 kg |
| Montagem – Parafusos (Placa Traseira) | 6×M6 |
| Montagem – Parafusos (Amplificador) | 4×M3 |
