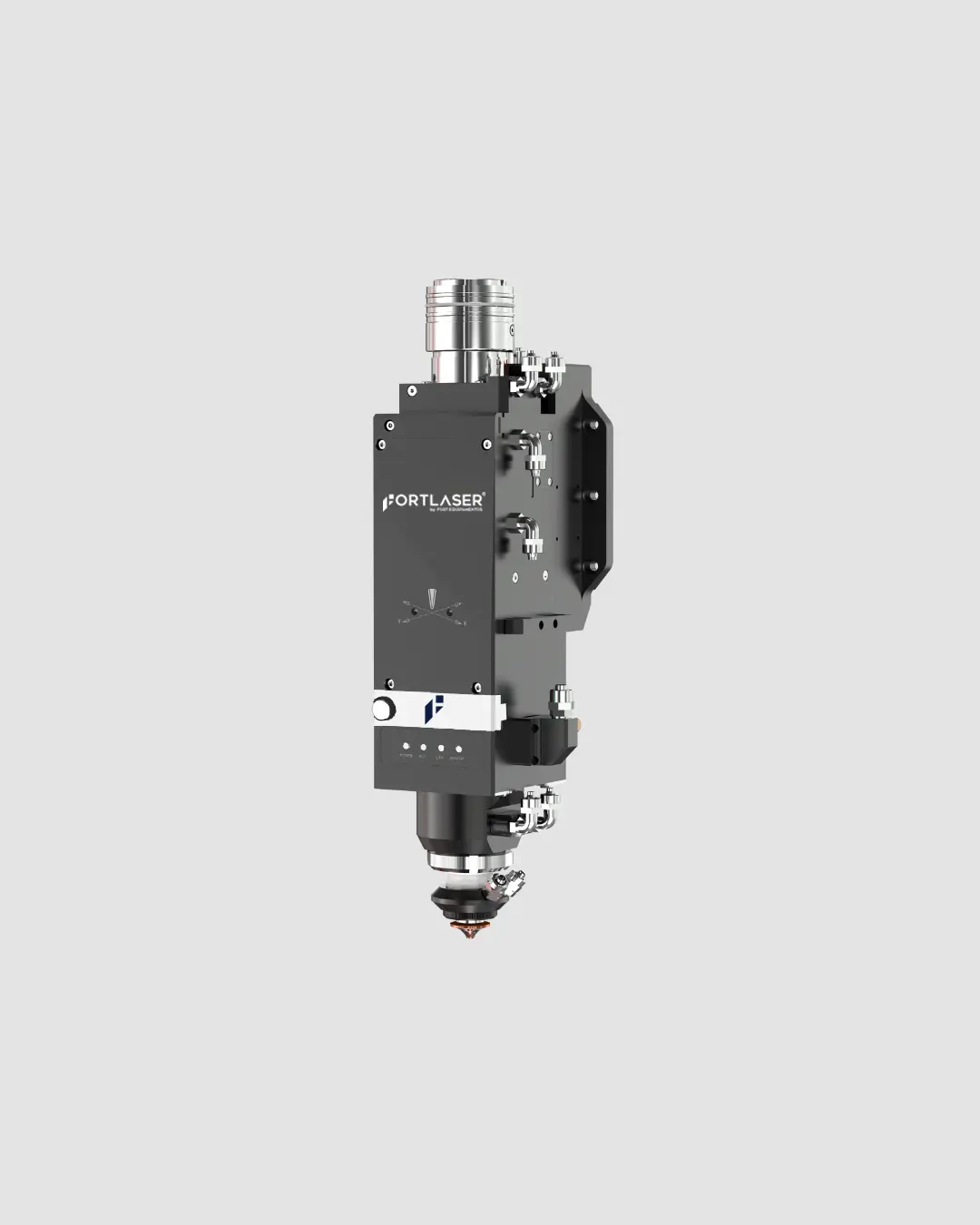

CABEÇOTE BS12K-CAT EMPOWER
O Cabeçote BS12K-CAT Empower da Fort Laser é uma cabeça de corte inteligente de alta potência (12kW), desenvolvida especialmente para aplicações industriais exigentes que utilizam sistemas compatíveis com barramento EtherCAT e controle Raytools. Com construção robusta, sistema de resfriamento otimizado e sensores inteligentes integrados, este cabeçote oferece controle preciso, proteção óptica avançada e estabilidade mesmo em operações contínuas de alta demanda.
Equipado com quatro conjuntos de lentes protetoras, o BS12K-CAT proporciona vedação superior da câmara óptica, minimizando a contaminação e prolongando a vida útil das lentes colimadoras e de foco. Seu sistema de detecção de luz dispersa e monitoramento de temperatura da lente de proteção oferece proteção ativa contra falhas e superaquecimento, enquanto o amplificador de capacitor embutido (opcional) proporciona um acompanhamento de altura mais estável e preciso.
Compatível com múltiplas interfaces de fibra (QBH, QD, Q+, LOE3.1, LOE3.2) e suportando ajustes rápidos via software, esse cabeçote representa o que há de mais moderno em tecnologia de corte a laser de alta potência.
Produto original: Raytools
Especificação técnica
| Especificação | Detalhe |
|---|---|
| Modelo | BS12K-CAT Empower |
| Tipo de Cabeçote | Corte a Laser – Alta Potência |
| Potência Máxima | 12kW |
| Interface de Comunicação | EtherCAT (exclusivo para controle Raytools) |
| Interfaces de Fibra Óptica | QBH, QD, Q+, LOE3.1, LOE3.2 |
| Comprimento de Onda | 1080 nm |
| Abertura Numérica (NA) | 0.13 |
| Comprimento Focal – Colimação (fC) | 100 mm |
| Comprimento Focal – Foco (fF) | 220 mm |
| Ajuste de Foco – Horizontal | -1,5 mm a +1,5 mm |
| Ajuste de Foco – Vertical | -40 mm a +40 mm |
| Precisão de Foco | 0,01 mm |
| Velocidade de Foco | ≤ 200 mm/s |
| Aceleração Máxima | ≤ 10 m/s² |
| Sensor de Temperatura da Lente | Sim – monitoramento em tempo real |
| Sensor de Pressão de Gás | Sim – com calibração inteligente |
| Detecção de Luz Dispersa | Sim – alta resposta, proteção ativa das lentes |
| Amplificador de Capacitor | Embutido (versão opcional) |
| Tipos de Bico | Camada única, Camada dupla, Não padrão |
| Diâmetro do Orifício do Bico | 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 mm |
| Pressão Máxima de Gás | ≤ 25 bar (entrada Φ12/Φ10) |
| Resfriamento | Água – entrada/saída Φ8 mm, 5 bar, vazão mínima 1,5 L/min |
| Tensão de Operação | 24V ±10%, mínimo 3A |
| Temperatura de Operação | 5°C a 55°C |
| Umidade Relativa | 30% a 95% (sem condensação) |
| Peso Aproximado | ~8,2 kg (≈18,08 lb) |
| Montagem – Parafusos (Placa Traseira) | 4×M6 |
| Montagem – Parafusos (Amplificador) | 4×M3 |
