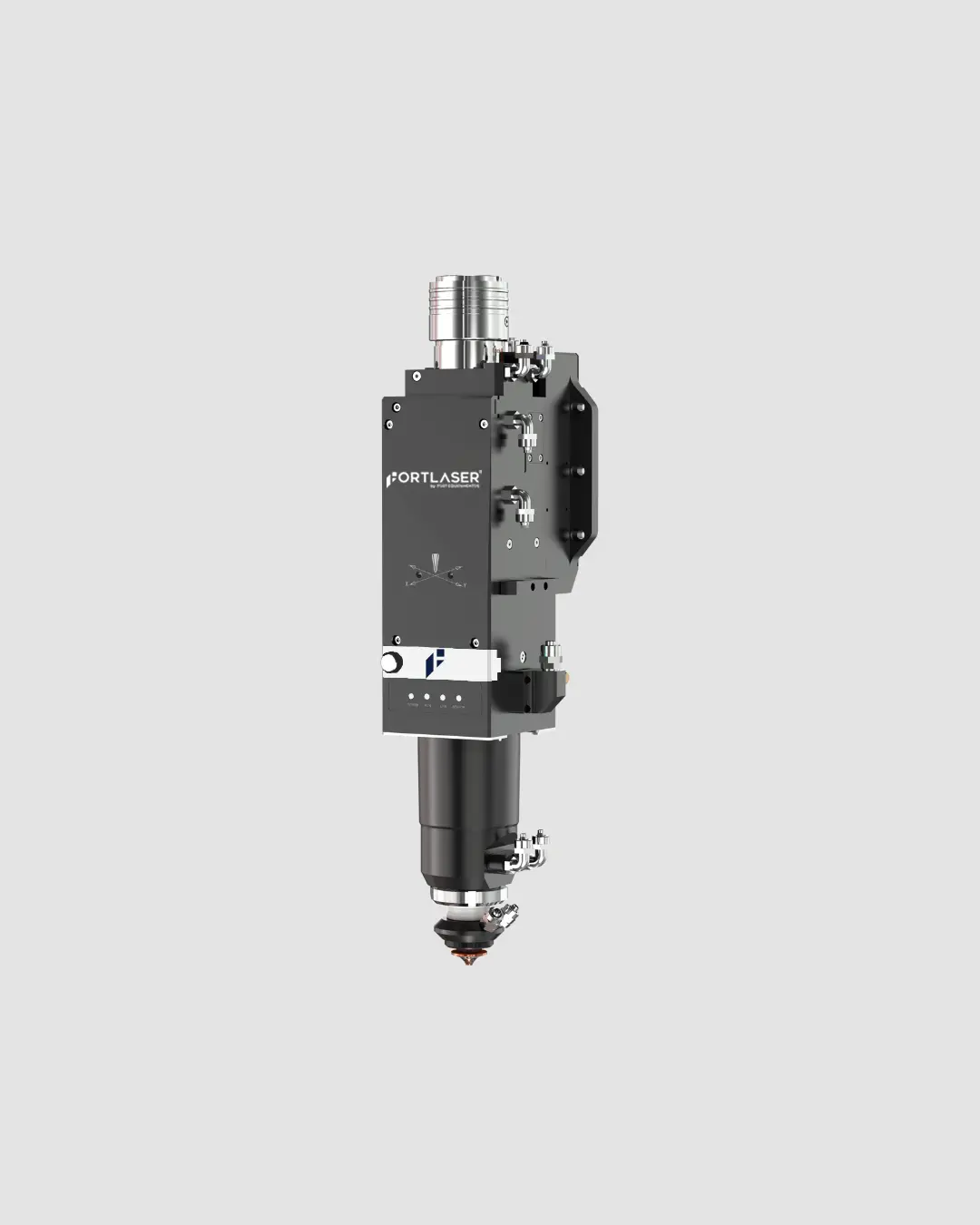

CABEZAL BS20K-CAT EMPOWER
El Cabezal BS20K-CAT Empower de Fort Laser es una cabeza de corte inteligente de ultra alta potencia (20 kW), diseñada para aplicaciones industriales que requieren máxima robustez, precisión óptica y control total vía EtherCAT. Exclusivo para sistemas con control Raytools, este modelo ofrece un conjunto completo de funcionalidades avanzadas para corte continuo y de alta complejidad.
Cuenta con cuatro conjuntos de lentes protectoras que proporcionan un sellado superior de la cámara óptica y una vida útil extendida de las lentes principales. El sistema de control de enfoque vía bus, combinado con detección de luz dispersa, monitoreo térmico de la lente protectora, calibración automática del gas y amplificador de capacitancia incorporado (opcional), garantiza un rendimiento excepcional, seguridad operativa y fiabilidad incluso en condiciones severas.
Su diseño mecánico incorpora una estructura anticorrosiva y anticolisión, con instalación optimizada para facilitar el mantenimiento y evitar fallos. Es compatible con interfaces de fibra Q+, LOE3.1 y LOE3.2, y soporta enfoque colimado y focal hasta 300 mm.
Producto original: Raytools
Especificación técnica
| Especificación | Detalle |
|---|---|
| Modelo | BS20K-CAT Empower |
| Tipo de Cabezal | Corte Láser – Alta Potencia |
| Potencia Máxima | 20 kW |
| Interface de Comunicación | EtherCAT (exclusivo para control Raytools) |
| Interfaces de Fibra Óptica | Q+, LOE3.1, LOE3.2 |
| Longitud de Onda | 1080 nm |
| Apertura Numérica (NA) | 0.13 |
| Focal Colimado (fC) | 100 mm |
| Focal de Enfoque (fF) | 220 mm, 300 mm |
| Ajuste de Enfoque – Horizontal | -1.5 mm a +1.5 mm |
| Ajuste de Enfoque – Vertical | -40 mm a +40 mm / -72 mm a +72 mm |
| Precisión del Enfoque | 0.01 mm |
| Sensor de Temperatura de Lente | Sí – monitoreo en tiempo real |
| Sensor de Presión de Gas | Sí – con calibración inteligente |
| Detección de Luz Dispersa | Sí – alta respuesta, protección activa de las lentes |
| Amplificador de Capacitancia | Incorporado (versión opcional) |
| Tipos de Boquilla | Capa única, Capa doble, No estándar |
| Diámetro del Orificio de Boquilla | 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 mm |
| Presión Máxima de Gas | ≤ 25 bar (conector Φ10) |
| Refrigeración | Agua – entrada/salida Φ8 mm, 5 bar, caudal mínimo 1.5 L/min |
| Tensión de Operación | 24 V ±10 %, mínimo 3 A |
| Temperatura de Operación | 5 °C a 55 °C |
| Humedad Relativa | 30 % a 95 % (sin condensación) |
| Peso Aproximado | ~9.6 kg |
| Montaje – Tornillos (Placa Trasera) | 6×M6 |
| Montaje – Tornillos (Amplificador) | 4×M3 |
