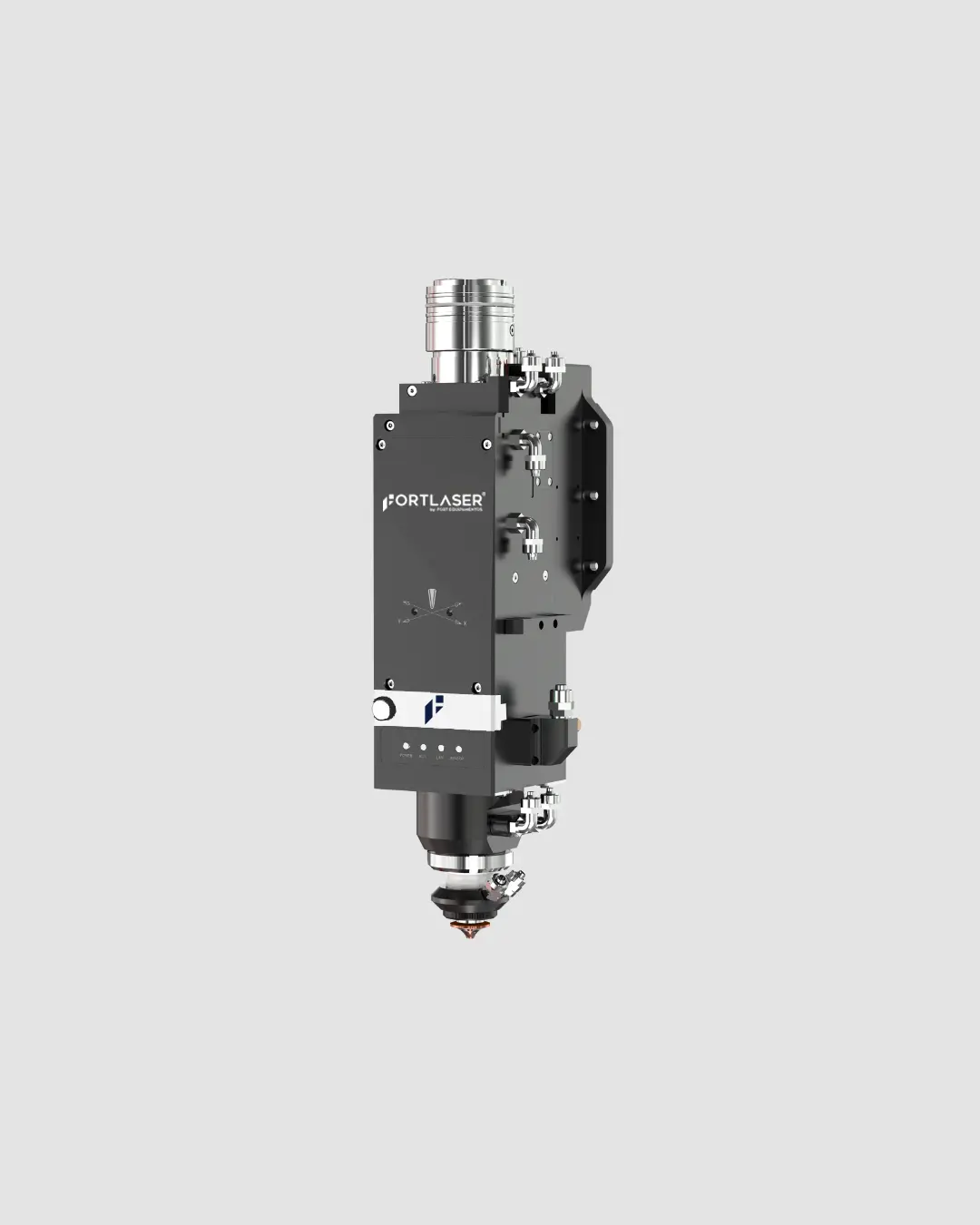

CABEZAL BS12K-CAT EMPOWER
El Cabezal BS12K-CAT Empower de Fort Laser es una cabeza de corte inteligente de alta potencia (12 kW), desarrollada especialmente para aplicaciones industriales exigentes que utilizan sistemas compatibles con bus EtherCAT y control Raytools. Con una construcción robusta, sistema de enfriamiento optimizado y sensores inteligentes integrados, este cabezal ofrece control preciso, protección óptica avanzada y estabilidad incluso en operaciones continuas de alta demanda.
Equipado con cuatro conjuntos de lentes protectoras, el BS12K-CAT proporciona un sellado superior de la cámara óptica, minimizando la contaminación y prolongando la vida útil de las lentes colimadoras y de enfoque. Su sistema de detección de luz dispersa y monitoreo de temperatura de la lente de protección garantiza protección activa contra fallos y sobrecalentamiento, mientras que el amplificador de capacitancia incorporado (opcional) permite un seguimiento de altura más estable y preciso.
Compatible con múltiples interfaces de fibra (QBH, QD, Q+, LOE3.1, LOE3.2) y permitiendo ajustes rápidos vía software, este cabezal representa lo más avanzado en tecnología de corte láser de alta potencia.
Producto original: Raytools
Especificación técnica
| Especificación | Detalle |
|---|---|
| Modelo | BS12K-CAT Empower |
| Tipo de Cabezal | Corte Láser – Alta Potencia |
| Potencia Máxima | 12 kW |
| Interface de Comunicación | EtherCAT (exclusivo para control Raytools) |
| Interfaces de Fibra Óptica | QBH, QD, Q+, LOE3.1, LOE3.2 |
| Longitud de Onda | 1080 nm |
| Apertura Numérica (NA) | 0.13 |
| Longitud Focal – Colimación (fC) | 100 mm |
| Longitud Focal – Enfoque (fF) | 220 mm |
| Ajuste de Enfoque – Horizontal | -1.5 mm a +1.5 mm |
| Ajuste de Enfoque – Vertical | -40 mm a +40 mm |
| Precisión de Enfoque | 0.01 mm |
| Velocidad del Enfoque | ≤ 200 mm/s |
| Aceleración Máxima | ≤ 10 m/s² |
| Sensor de Temperatura de Lente | Sí – monitoreo en tiempo real |
| Sensor de Presión de Gas | Sí – con calibración inteligente |
| Detección de Luz Dispersa | Sí – alta respuesta, protección activa de las lentes |
| Amplificador de Capacitancia | Incorporado (versión opcional) |
| Tipos de Boquilla | Capa única, Capa doble, No estándar |
| Diámetro del Orificio de Boquilla | 1.0 / 1.2 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 5.0 mm |
| Presión Máxima de Gas | ≤ 25 bar (entrada Φ12/Φ10) |
| Enfriamiento | Agua – entrada/salida Φ8 mm, 5 bar, caudal mínimo 1.5 L/min |
| Tensión de Operación | 24 V ±10 %, mínimo 3 A |
| Temperatura de Operación | 5 °C a 55 °C |
| Humedad Relativa | 30 % a 95 % (sin condensación) |
| Peso Aproximado | ~8.2 kg (≈18.08 lb) |
| Montaje – Tornillos (Placa Trasera) | 4×M6 |
| Montaje – Tornillos (Amplificador) | 4×M3 |
